Ревизия-тройник фланцевая

Фланцевая ревизия-тройник ПНД ПЭ100 (прочистка) предназначена для организации доступа к внутренней части трубопровода при проведении профилактических, ремонтных и осмотровых работ. Такое изделие используется для прочистки, опорожнения и технического обслуживания сетей напорного и безнапорного водоотведения, ливневой и хозяйственно-бытовой канализации.

Сферы применения:

• Канализационные и ливневые системы
• Дренажные и водосточные линии
• Инженерные сети объектов промышленности, ЖКХ и сельского хозяйства
• Подземные и надземные трубопроводы из полиэтилена низкого давления (ПНД)

Ревизия (прочистка) выполняет функцию двустороннего доступа — для диагностики, осмотра и обслуживания трубопровода, размещается в разрыве магистрали.

Разновидности

Фланцевые ревизии-тройники из ПЭ100 различаются по основным параметрам:

• Диаметр условного прохода: от 50 до 400 мм
• SDR: 11, 13.6, 17, 21
• Угол отвода: 45° или 90°

Конструкционные особенности и внешний вид

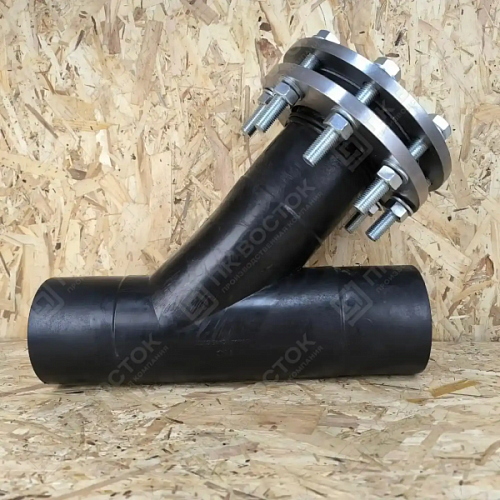

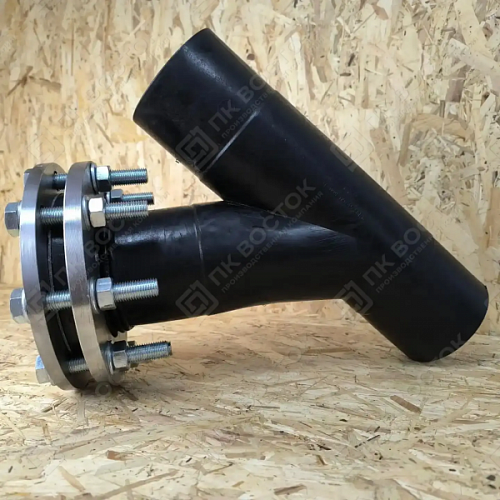

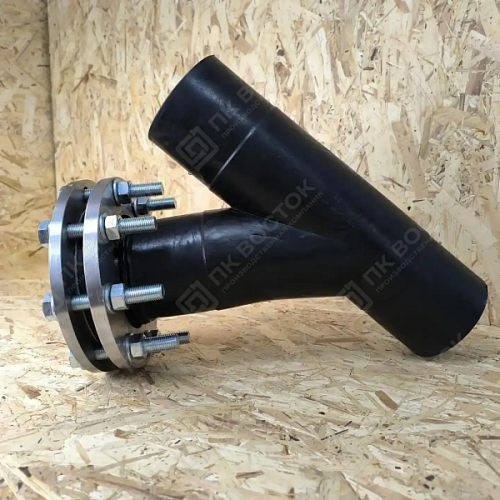

Конструкция представляет собой тройниковый элемент из полиэтиленовых труб ПЭ100 с прямым проходом и боковым фланцевым ответвлением.

Основные характеристики:

• Изготавливается литьем под давлением или стыковой сваркой
• Угол отвода — 45° или 90°
• Боковой патрубок снабжен фланцем по ГОСТ 33259-2015 / 12820-80
• Цвет — черный или черный с синей продольной полосой
• Поставка — без прокладки и крепежных элементов

Способ изготовления

Фланцевая ревизия производится методом стыковой сварки или литья под давлением. Каждый узел проходит контроль герметичности и визуальную проверку геометрии.

Этапы изготовления:

1. Подготовка и нарезка труб ПЭ100 необходимого SDR и диаметра
2. Сварка сегментов под заданный угол
3. Приваривание фланца к боковому патрубку
4. Проверка сварных швов и герметичности
5. Маркировка и упаковка готового изделия

Преимущества изделия

• Надежный и герметичный узел прочистки
• Простой доступ к внутренней полости трубопровода благодаря фланцу
• Высокая стойкость к химическим и влажным средам
• Полное отсутствие коррозии и зарастания стенок
• Совместимость с полиэтиленовыми трубами по ГОСТ 18599-2001
• Малый вес и простота монтажа
• Срок службы — более 50 лет

Монтаж

Монтаж фланцевой ревизии выполняется с помощью стыковой сварки или электросварных муфт. После установки производится проверка на герметичность соединений.

Стандарт

ТУ 24.20.40-001-03448534-2022
