Муфты ПФРК и ПФРК-Е: фланцевые адаптеры для труб

Муфты ПФРК и ПФРК-Е применяются для создания надежного фланцевого соединения трубопровода с арматурой, оборудованием или другим участком сети. Такие изделия часто называют фланцевыми адаптерами, обжимными фланцевыми муфтами или соединительными узлами ПФРК.

Главное преимущество этого решения — возможность выполнить соединение без сварки. Гладкий конец трубы вводится в корпус муфты, после чего болтовое соединение обеспечивает необходимое прижатие уплотнительного элемента. С другой стороны расположен фланец для подключения к ответному фланцу арматуры или оборудования.

ПФРК подходит для соединения труб из разных материалов, тогда как ПФРК-Е специально разработана для ПНД и ПВХ труб и дополнительно оснащается фиксирующим кольцом. Благодаря этому фланцевые адаптеры востребованы при строительстве, ремонте и модернизации водопроводных сетей, в том числе на объектах ЖКХ и промышленной инфраструктуры.

В зависимости от исполнения доступны изделия Ду 50–600 мм для ПФРК и Ду 50–630 мм для ПФРК-Е, с рабочим давлением Ру10/16.

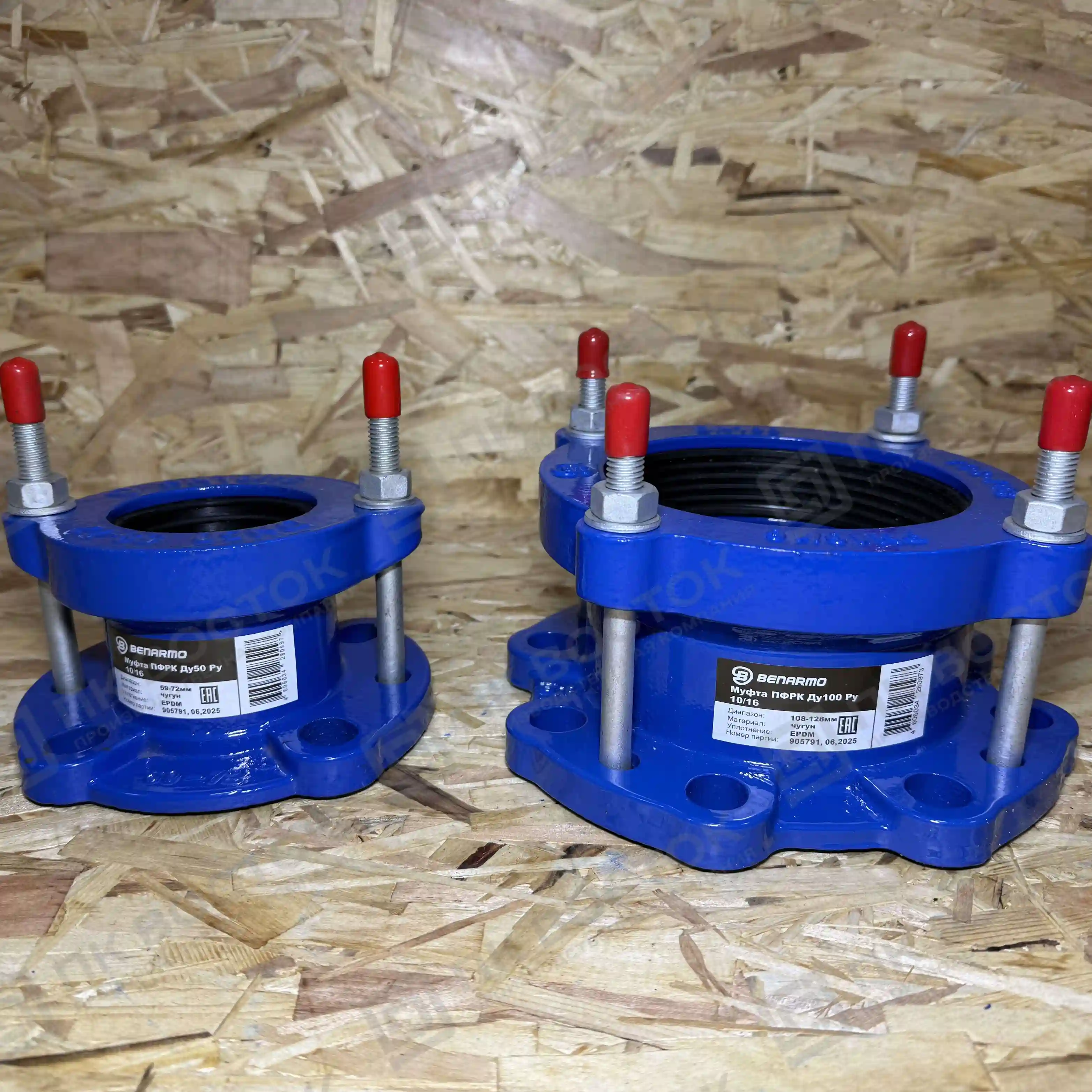

Что такое муфта ПФРК?

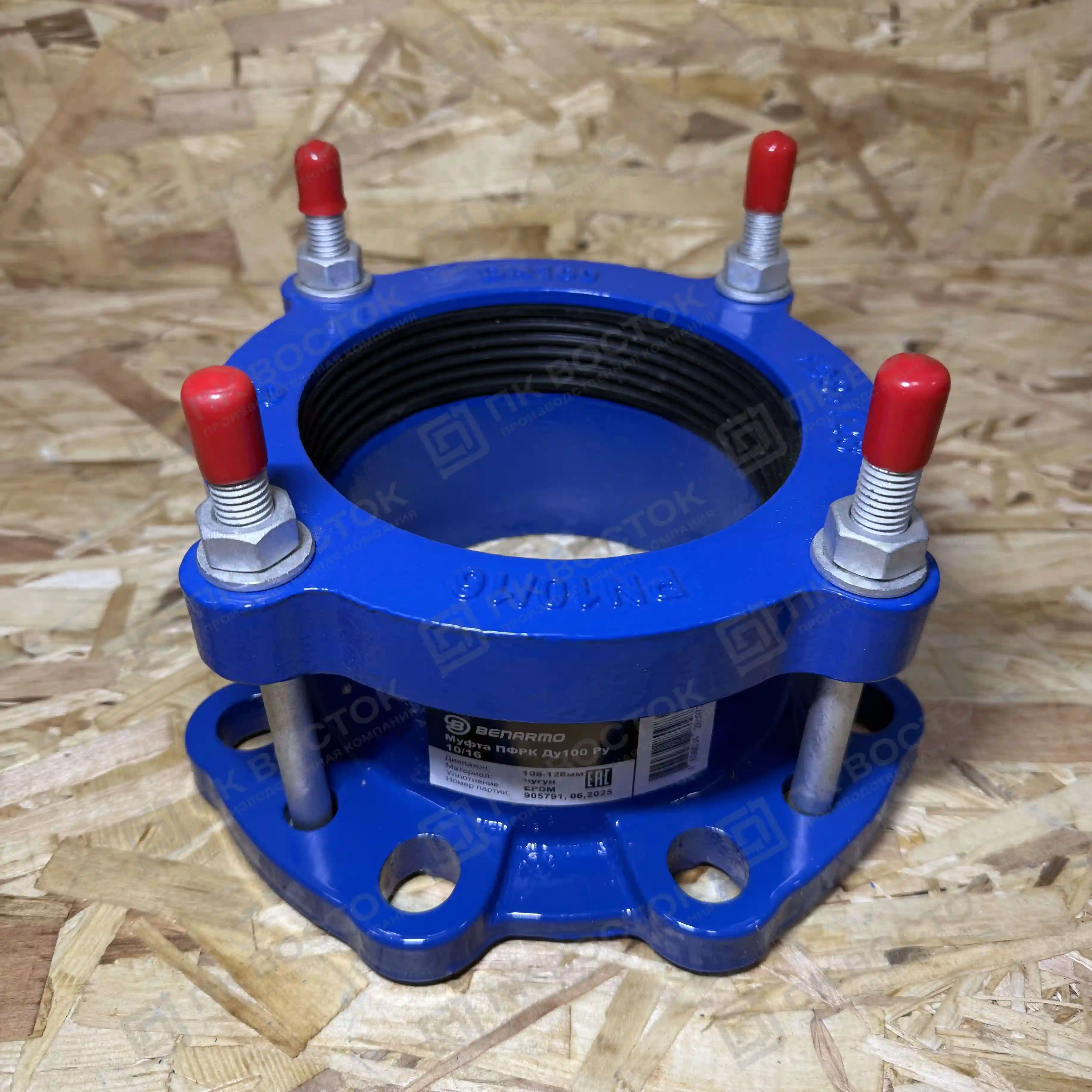

Аббревиатура ПФРК расшифровывается как «патрубок фланцевый компенсационный (компенсирующий)». В каталогах и технической документации изделие также может обозначаться как фланцевый адаптер или универсальная фланцевая соединительная муфта.

Конструктивно ПФРК представляет собой корпус с фланцем и раструбной частью, внутри которой размещается уплотнение. При затяжке болтов прижимной элемент обеспечивает плотный контакт уплотнительной манжеты с наружной поверхностью гладкого конца трубы.

Такая конструкция позволяет соединять трубопроводы без выполнения сварочных работ. Фланцевая сторона адаптера подключается к ответному фланцу задвижки, затвора, насоса или другого оборудования.

ПФРК применяется с гладкими концами труб из стали, чугуна, полиэтилена, ПВХ и других материалов в зависимости от конкретного исполнения. Возможность соединять трубы разных типов является одним из главных преимуществ фланцевого адаптера.

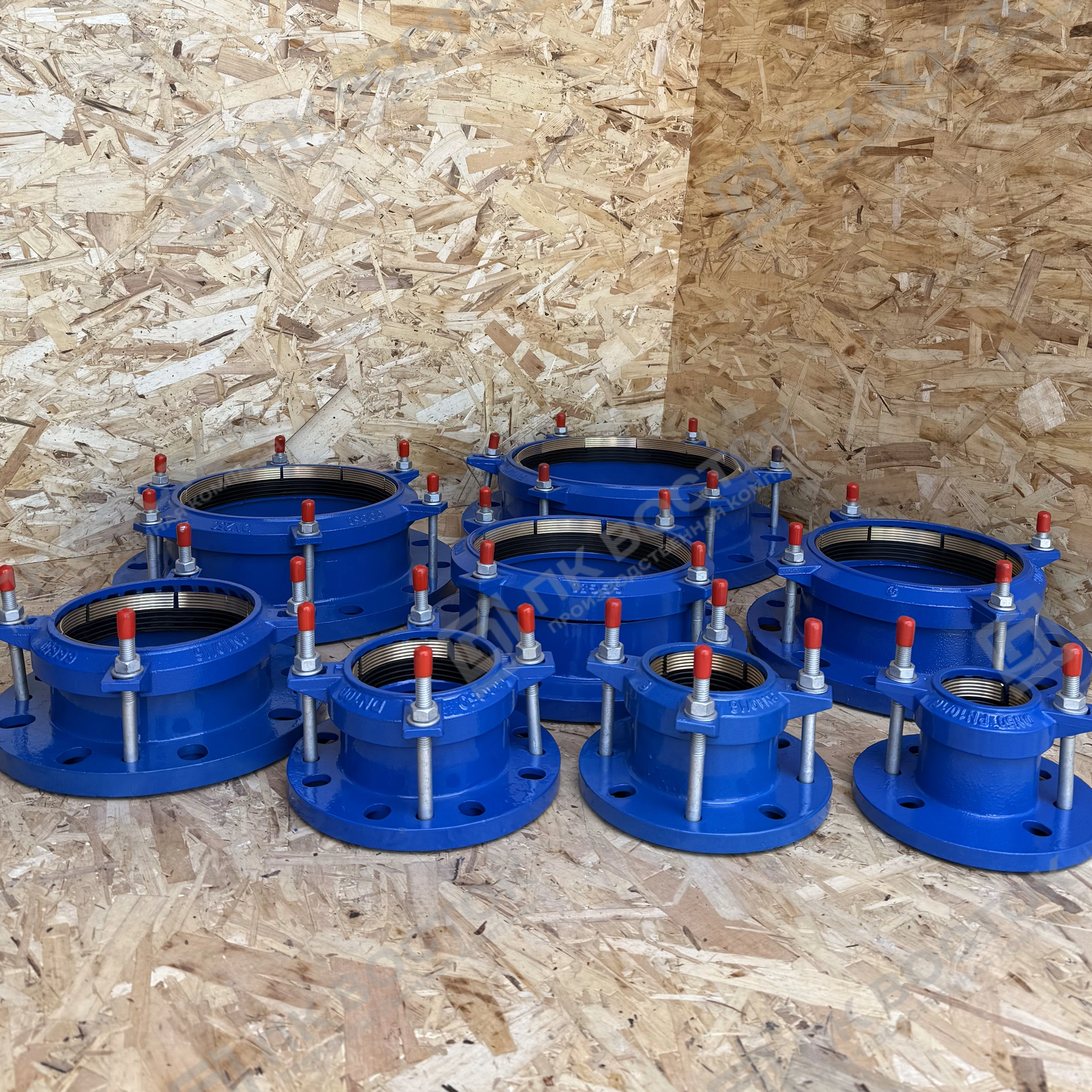

Муфта ПФРК-Е для ПНД труб: чем отличается от ПФРК?

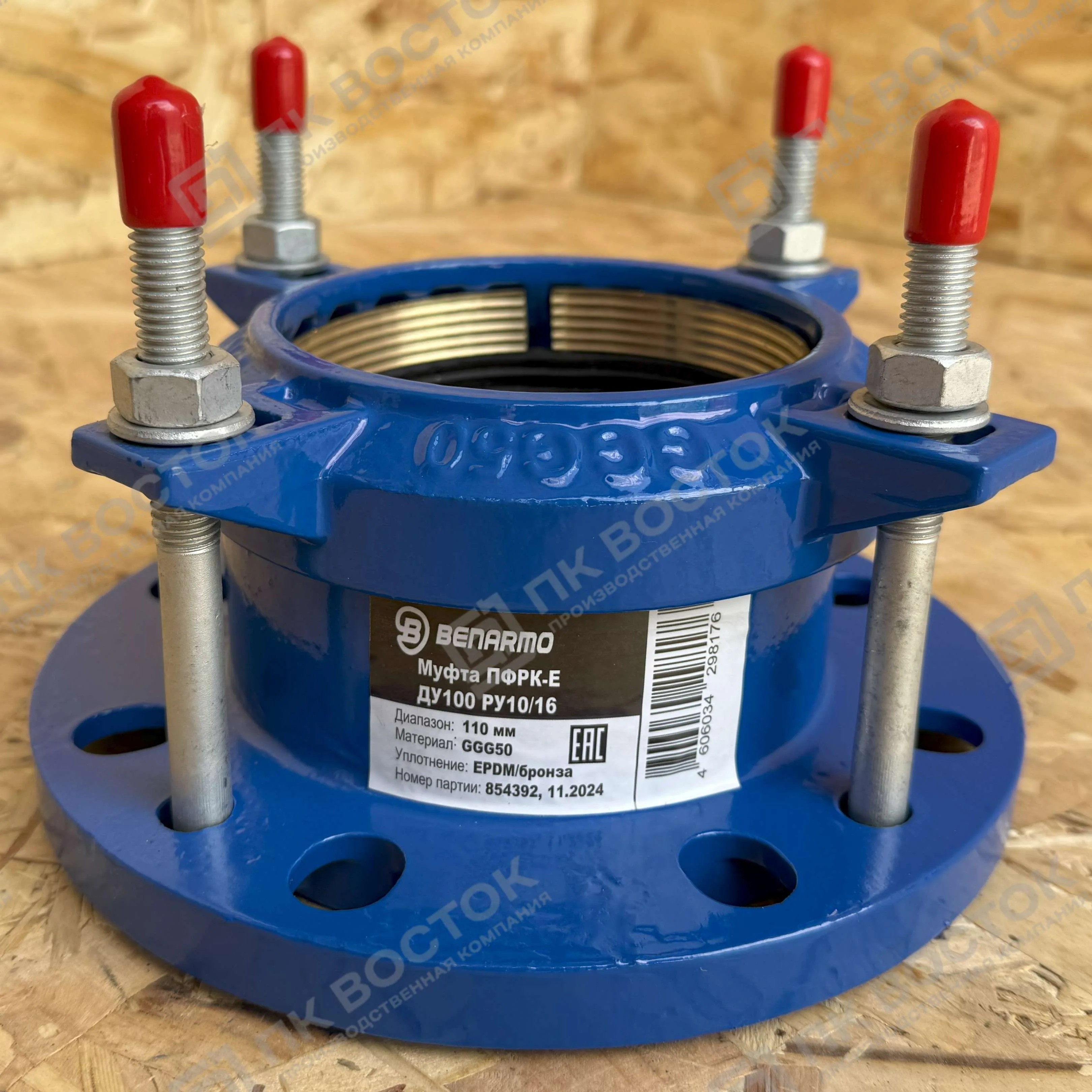

ПФРК-Е — специализированное исполнение фланцевого адаптера для полиэтиленовых труб ПНД (ПЭ) и труб ПВХ. В конструкции используется уплотнение EPDM и фиксирующее латунное кольцо, которое помогает надежно удерживать полимерную трубу в соединении.

Для ПНД-труб это особенно важно: полиэтилен обладает большей гибкостью и способен деформироваться под воздействием нагрузки. Фиксирующий элемент распределяет усилие и препятствует нежелательному смещению трубы относительно муфты.

ПФРК-Е позволяет подключать ПНД-трубопровод к фланцевой запорной арматуре, насосному оборудованию и другим элементам системы без электросварки или стыковой сварки непосредственно в месте подключения. Такие адаптеры применяются для ПЭ и ПВХ труб при давлениях до 1,6 МПа.

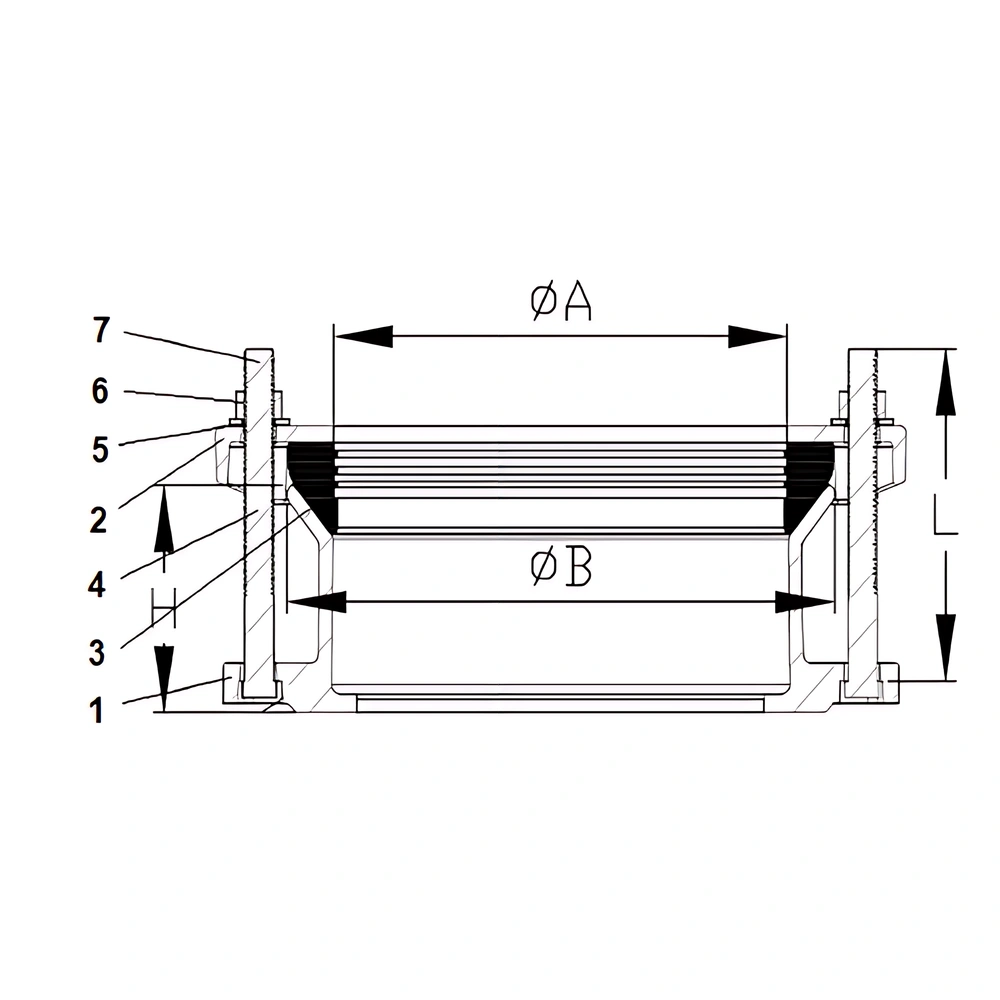

Как устроен фланцевый адаптер ПФРК?

В стандартном исполнении муфта включает несколько основных элементов, каждый из которых выполняет определенную функцию:

• корпус — обеспечивает механическую прочность конструкции и формирует фланцевую и раструбную части;
• прижимное кольцо — участвует в фиксации трубы и передаче усилия от крепежа;
• уплотнительная манжета — обеспечивает герметичность соединения;
• болты, гайки и шайбы — создают необходимое усилие для обжатия соединения;
• защитные колпачки — закрывают выступающие элементы крепежа.

Корпус и прижимное кольцо ПФРК изготовлены из ковкого чугуна GGG50. Для уплотнения используется NBR или EPDM, а крепеж выполнен из стали с цинк-алюминиевым покрытием для защиты крепежа в грунте и колодцах Dacromet.

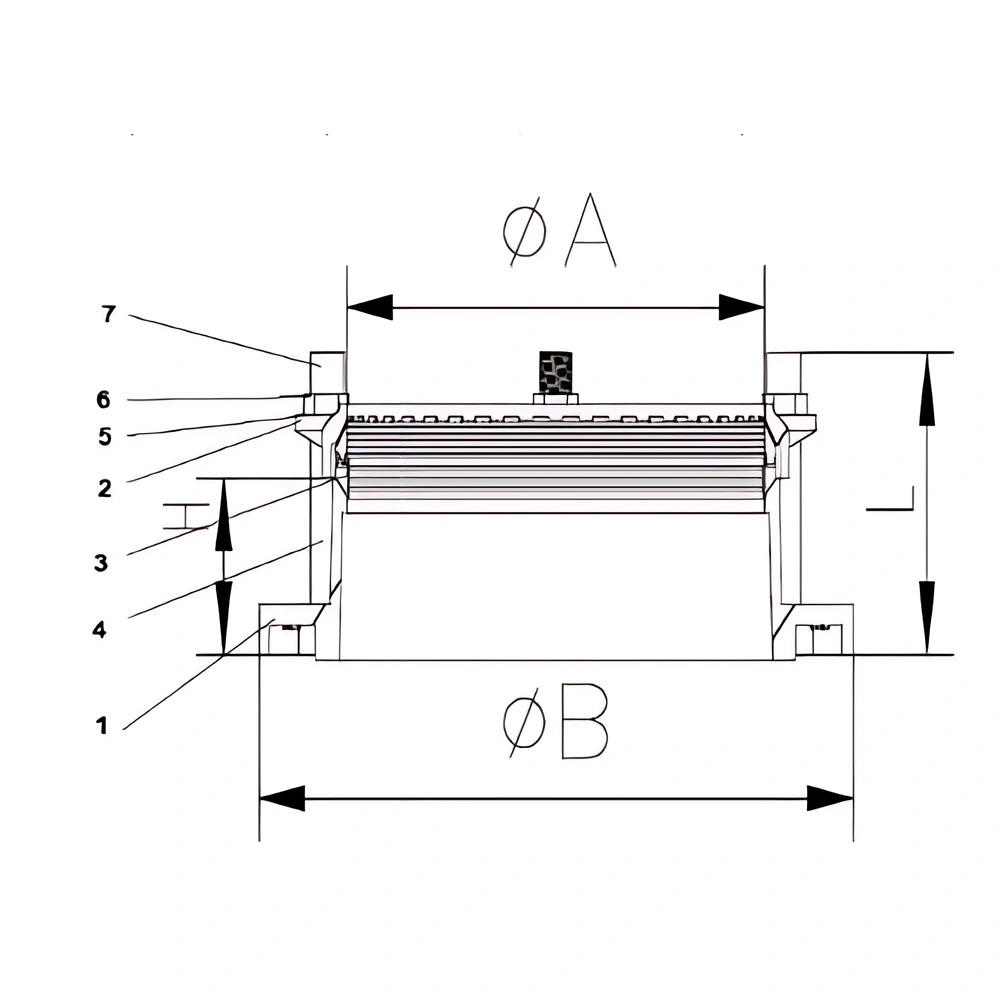

В ПФРК-Е используется корпус из ковкого чугуна, уплотнение EPDM и латунное фиксирующее кольцо. Именно наличие такого кольца является одной из главных конструктивных особенностей исполнения для полимерных труб.

Принцип работы фланцевого адаптера ПФРК

Соединение создается за счет механического обжатия. Гладкий конец трубы устанавливается в муфту на необходимую глубину, после чего элементы конструкции стягиваются болтами. При этом уплотнение прижимается к наружной поверхности трубы, формируя герметичный контакт.

Фланцевая часть муфты соединяется с ответным фланцем. Для герметизации стыка используются соответствующая прокладка и крепеж (в комплект поставки не входят). Благодаря такой конструкции монтаж можно выполнять непосредственно на объекте без сварочного оборудования.

Кроме того, фланцевый адаптер можно демонтировать при ремонте или замене оборудования. Это особенно удобно на действующих водопроводных сетях, где необходимо минимизировать продолжительность ремонтных работ.

Где применяются муфты ПФРК?

Фланцевые соединительные муфты используются преимущественно в напорных трубопроводах, где требуется подключить трубу к фланцевой арматуре или оборудованию.

• наружные сети хозяйственно-питьевого водоснабжения;
• технические водопроводы;
• системы ЖКХ;
• промышленные трубопроводы;
• инфраструктурные объекты;
• насосные станции;
• узлы с задвижками и затворами;
• системы пожарного и технического водоснабжения;
• ремонт и реконструкция существующих трубопроводов.

Особенно полезны ПФРК при соединении трубопроводов из разных материалов. Фланцевый адаптер позволяет перейти от гладкого конца трубы к стандартному фланцевому присоединению без необходимости подбирать сварное соединение между различными материалами.

Преимущества муфт ПФРК

Фланцевые соединительные муфты востребованы в строительстве и эксплуатации инженерных сетей благодаря сочетанию универсальности и простоты монтажа.

• Универсальность. ПФРК может использоваться для соединения гладких концов труб из различных материалов при условии соответствия конкретному исполнению.
• Монтаж без сварки. Соединение выполняется механическим способом с помощью болтового крепежа.
• Быстрая установка. Для монтажа не требуется сварочное оборудование, что удобно при проведении работ в стесненных условиях.
• Разъемное соединение. При необходимости муфту можно демонтировать для обслуживания или замены оборудования.
• Надежная герметизация. Уплотнительная манжета обеспечивает плотный контакт с наружной поверхностью трубы.
• Коррозионная защита. Чугунный корпус и элементы крепежа имеют защитное исполнение, рассчитанное на эксплуатацию в инженерных сетях.
• Подходит для ремонта и реконструкции. Адаптер позволяет подключать новое оборудование к уже существующему трубопроводу.

Преимущества ПФРК-Е для ПНД труб

При работе с полиэтиленовыми трубопроводами важно учитывать особенности материала. ПНД отличается гибкостью и может испытывать перемещения при изменении температуры, давления и внешних нагрузок.

Поэтому для подключения ПНД-трубы к фланцевой арматуре применяют специализированные адаптеры ПФРК-Е. Латунное разрезное кольцо в конструкции помогает надежно зафиксировать трубу, а уплотнительный элемент EPDM обеспечивает герметичность соединения.

• специально предназначена для ПНД и ПВХ труб;
• не требует сварки в месте фланцевого подключения;
• имеет фиксирующее латунное кольцо;
• позволяет подключать ПНД-трубы к стандартной фланцевой арматуре;
• подходит для ремонтных и монтажных работ;
• обеспечивает разъемное соединение для последующего обслуживания.

Технические характеристики ПФРК

Представленная линейка муфт ПФРК рассчитана на работу с водой и выпускается в исполнениях Ру10 и Ру16. Диапазон доступных условных диаметров — Ду 50–600 мм.

• Диаметр: Ду 50–600 мм;
• Номинальное давление: Ру10/16;
• Рабочая среда: вода;
• Корпус: ковкий чугун GGG50;
• Прижимное кольцо: ковкий чугун GGG50;
• Уплотнение: NBR/EPDM;
• Крепеж: сталь с защитным покрытием Dacromet;
• Присоединение: фланцевое, по ГОСТ 33259-2015.

Технические характеристики ПФРК-Е

Переходы с ПНД на фланец доступны в диапазоне Ду 50–630 мм и в исполнениях Ру10/16. Конкретные параметры необходимо подбирать с учетом наружного диаметра ПНД-трубы и характеристик присоединяемой арматуры.

• Диаметр: Ду 50–630 мм;
• Номинальное давление: Ру10/16;
• Рабочая среда: вода;
• Корпус: ковкий чугун;
• Уплотнение: EPDM;
• Фиксирующее кольцо: латунь;
• Крепеж: сталь с защитным покрытием Dacromet;
• Присоединение: фланцевое, по ГОСТ 33259-2015.

Исполнения ПФРК-Е для ПЭ труб часто указываются в пределах одного условного прохода для различных наружных диаметров, поэтому при заказе важно указывать не только Ду и Ру, но и фактический наружный диаметр трубы (см. таблицу ниже).

ПФРК или ПФРК-Е: какую муфту выбрать?

Выбор между двумя исполнениями прежде всего зависит от материала трубы, которую необходимо подключить к фланцевой арматуре.

Если необходимо подключить стальную, чугунную или другую трубу с гладким концом к фланцевому оборудованию, выбирают соответствующее исполнение ПФРК. Для полиэтиленовой или ПВХ трубы рационально использовать специализированную ПФРК-Е с фиксирующим кольцом.

Что учитывать при выборе ПФРК для трубопровода?

Правильный подбор муфты начинается с определения параметров самой трубы и оборудования. Ошибка в одном из размеров может привести к невозможности монтажа или нарушению герметичности соединения.

• Материал трубы. Для ПНД и ПВХ рекомендуется специализированное исполнение ПФРК-Е.
• Наружный диаметр трубы. Особенно важен при подборе муфт для полимерных труб.
• Условный проход. Ду муфты должен соответствовать проектному решению.
• Рабочее давление. Необходимо выбрать исполнение Ру10 или Ру16 в соответствии с параметрами системы.
• Фланцевое присоединение. Следует проверить соответствие присоединительных размеров ответного фланца.
• Рабочая среда Для представленных изделий заявлена рабочая среда — вода.
• Условия эксплуатации. При проектировании необходимо учитывать возможные перемещения и нагрузки на трубопровод.

Для ПФРК-Е особенно важно указывать наружный диаметр ПНД-трубы, поскольку один и тот же условный проход может соответствовать разным наружным диаметрам полимерных труб. Это позволяет подобрать правильный диапазон обжима и обеспечить корректную работу уплотнения.

Монтаж муфты ПФРК

Установка фланцевого адаптера выполняется непосредственно на объекте. Точная последовательность операций определяется инструкцией на конкретное изделие, но в общем случае включает следующие этапы:

1. Проверить соответствие муфты диаметру и материалу трубы.
2. Подготовить гладкий конец трубы: очистить поверхность от загрязнений и убедиться в отсутствии повреждений.
3. Установить элементы муфты и уплотнительную манжету в соответствии с монтажной документацией.
4. Ввести трубу в корпус на требуемую глубину.
5. Установить и равномерно затянуть крепеж.
6. Соединить фланец муфты с ответным фланцем арматуры или оборудования.
7. После завершения монтажа проверить герметичность соединения.

Болты необходимо затягивать равномерно, без перекоса прижимных элементов. Конкретный момент затяжки и монтажные зазоры следует определять по документации на выбранную модель.
